Aby podejrzeć relacje między tabelami w bazie danych możemy skorzystać z Data Modeler. W tym celu wybieramy View -> Data Modeler -> Browser.

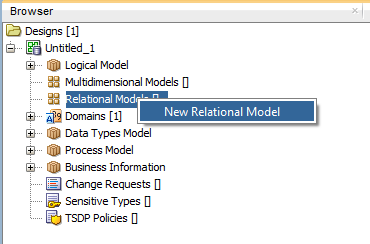

Następnie wybieramy Relational model [] -> PPM -> New relational model

Zaznaczamy teraz wszystkie tabele, których relacje chcemy wyświetlić i przeciągamy na pusty, biały obszar.

Oznaczenie P (1) przy nazwie kolumny oznaczy klucz główny (primary key), a oznaczenie f (2) oznacza klucz obcy. Typ relacji określa rodzaj zakończenia linii (3) - poniżej relacja jeden do wielu

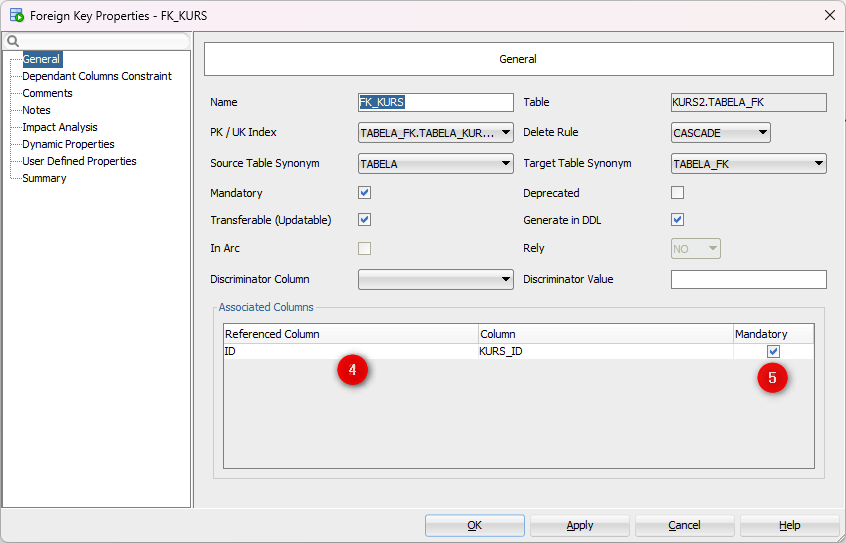

Jeśli dwukrotnie klikniemy na relację pojawi się okno opisujące połączone kolumny (4) oraz informujące o tym czy kolumna może być nullem (checker Mandatory (5))
